Переваги:
Можливість регулювання швидкості
Вбудовані термоконтакти
Низький рівень шуму
Не вимагають техобслуговування та надійні у роботі
Рекомендації щодо застосування:
Витяжні системи вентиляції у кліматичних зонах з агресивним навколишнім середовищем (наприклад, у морському кліматі). DHS – економічне рішення для промислових будівель із забрудненим витяжним повітрям.
Конструкція:

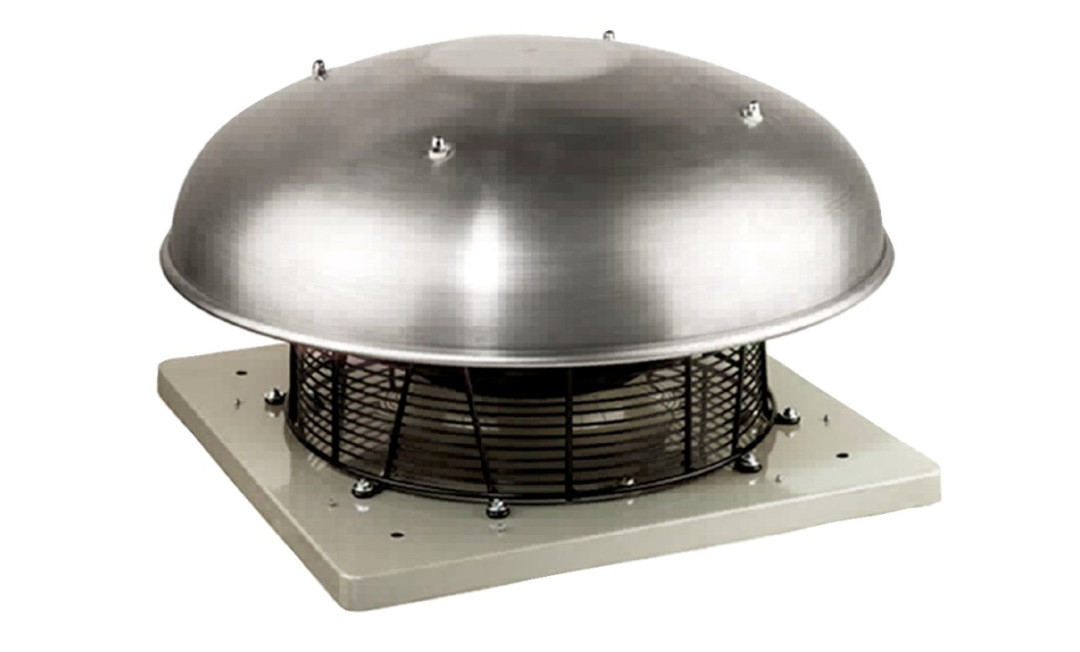

Корпус DHS виконаний із алюмінію. Рама виготовлена з оцинкованої сталі. Робоче колесо вентиляторів типорозміром до 355 виготовлено з поліаміду PA6 25GV з розміром 400 - з алюмінію. Вентилятори DHS мають горизонтальний викид повітря.
Двигун:
DHS обладнано електродвигуном із зовнішнім ротором із робочим колесом із загнутими назад лопатками, які змонтовані на високоефективних віброізоляторах. Двигуни вентиляторів типорозміром до 311 оснащені вбудованим пристроєм теплового захисту, у двигунах вентиляторів DHS 355 та більше є виходи для підключення зовнішнього пристрою для захисту від перегріву.
DHS …EZ / EV / ES: 1ф двигун з підключенням для 2-х швидкостей
DHS …E4: 1-швидкісний двигун
DHS …DV / DS: 3ф двигун з підключенням Y/D для 2-х швидкостей
Регулювання швидкості:
Швидкість 1-фазних вентиляторів можна регулювати плавно за допомогою тиристора, а також за допомогою двошвидкісного перемикача або 5-ступінчастого трансформатора. При регулюванні частоти необхідно використовувати моделі із синус-фільтром.
Монтаж:
Вентилятори монтуються на даховий короб FDS, SSD.
| Виріб | |
| Найменування виробу | Systemair |
| Фільтр | |
| Напрямок потоку | 2016/2018 |
| Номінальні параметри | |
| Частота, Гц | 400 |
| Тип двигуна | B |
| Споживаний струм, A | 50 |
| Витрата повітря, м³/год | 12 |
| Звукові параметри | |
| Рівень звукового тиску на 3 м (20м², кімната), дБ(А) | AC |
| Рівень звукового тиску на 3 м (вільне поле), дБ(А) | 60 |
| Рівень звукового тиску на 4 м (вільне поле), дБ(А) | 34 |
| Захист / Класифікація | |
| Клас ізоляції | IP44 |
| Виріб | |
| Категорія установки | DHS 311DV roof fan |
| Номінальні параметри | |
| Імпульс, N | 1 369 |
| Макс. розсіювана потужність, Вт | 0,22 |
| Макс. температура повітря, що переміщується, при регулюванні швидкості, °C | макс. 60 |
| Електричне нагрівання | |
| Підвищення температури, повна потужність, максимальна витрата повітря, °C | 3~ |
| Номінальні дані | |
| Клас герметичності | 108 |
| Параметри звуку | |
| Звукова потужність (LWA) | 67 |
| Розмір повітроводу; Круглий, вхід, мм | 42 |
| Расход воздуха | |
| Звуковий тиск (LpA), дБ(А) | макс. 1 595 |
| Екодизайн | |
| P ном, кВт | 0,266 |
| Ps ном, Па | 0,116 |
| QV ном, дБ(A) | Неприменимо |
| Ефективність вентилятора, % | 160 |
| Зовнішній витік, % | 36 |
| Номінальна напруга, | 0 |
| Температурний коефіцієнт (UVU) | Отсутствует |
| тип приводу | NRVU |
| Тип усанівки | Внешние MSD или VSD |
| Тип утилізації тепла | UVU |
