Systemair KVKE 200 EC Circular duct fan
Переваги:
Енергоефективний EC двигун
100% регулювання швидкості
Низький рівень шуму
Вбудований захист двигуна
EC-технологія - це інтелектуальна технологія, яка використовує інтегральну електронну систему управління, що дозволяє переконатися, що двигун завжди працює з оптимальним навантаженням. У порівнянні з AC двигунами ефективність використання енергії в EC-двигунах набагато вища.
Перевага вентиляторів серії KVKE EC в економічному енергоспоживання та простоті управління. Вбудована електронна система управління може змінювати швидкість для точної відповідності вимогам щодо витрат повітря та працювати з високим рівнем ефективності. Для однакових витрат повітря вентилятори KVKE EC споживають значно меншу кількість енергії, ніж, наприклад, вентилятори KVKE.
Іншою особливістю енергоефективних двигунів є їхній потенціал енергозбереження, не тільки при повному, а й особливо при частковому навантаженні. У таких режимах роботи втрати ефективності набагато менші, ніж у асинхронних двигунів аналогічної потужності. Знижене енергоспоживання гарантує зниження екплуатаційних витрат.
Конструкція:

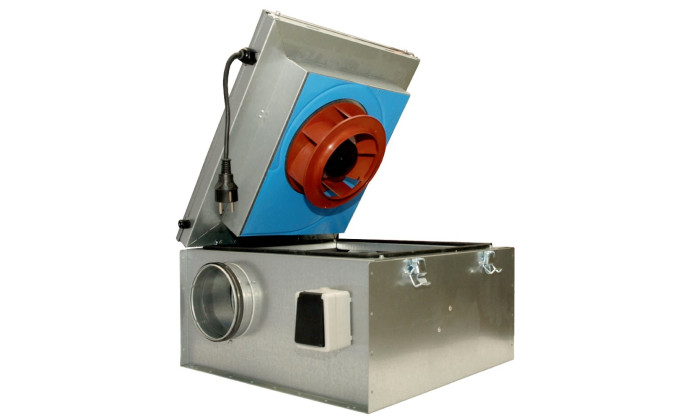

KVKЕ EC – відцентровий вентилятор одностороннього всмоктування в шумоізольованому корпусі. Корпус KVKE EC виготовлений із оцинкованої листової сталі з 50 мм шаром термічної та акустичної ізоляції з мінеральної вати. Внутрішні поверхні захищені перфорованою оцинкованою сталевою пластиною.
Двигун:
Використовуються енергоефективні двигуни із зовнішнім ротором. Робоче колесо із назад загнутими лопатками. Двигун з робочим колесом встановлений на кришці, що значно спрощує його обслуговування. Відкидна кришка легко знімається, якщо витягнути стрижень, на якому кріпляться петлі. Для теплового захисту двигун має вбудовані термоконтакти з автоматичним перезапуском. Вентилятор розвиває великий статичний тиск та має високу ефективність.
Регулювання швидкості:
Вентилятор поставляється із підключеним потенціометром 0-10В, що дозволяє легко знайти потрібну робочу точку. Потенціометр має заводську установку на рівні 6-10В, яка може бути змінена за потребою.
Підключення:
На корпусі KVKE ЄС є сполучна коробка для підключення живлення. Для безпеки огляду та обслуговування двигун має кабель з вилкою, яка підключається до цієї сполучної коробки.
Монтаж:
Вентилятори KVKE EC встановлюється під будь-яким кутом щодо осі вентилятора, можуть встановлюватися в підвісній стелі і легко приєднуватися до спірально-навивних повітроводів за допомогою швидкороз'ємних хомутів FK. Швидкороз'ємні хомути FK (додаткова приналежність) забезпечать простоту установки і запобігають розповсюдженню вібрації на димарі.
Сертифікати:
Сертифікати відповідності РФ та України.
| Виріб | |
| Найменування виробу | Systemair |
| Фільтр | |
| Напрямок потоку | 2018 |
| Номінальні параметри | |
| Частота, Гц | 230 |
| Тип двигуна | B |
| Споживана потужність, кВт | 200 |
| Споживаний струм, A | 50; 60 |
| Витрата повітря, м³/год | 18,8 |
| Звукові параметри | |
| Рівень звукового тиску на 3 м (20м², кімната), дБ(А) | EC |
| Рівень звукового тиску на 3 м (вільне поле), дБ(А) | 60 |
| Захист / Класифікація | |
| Клас ізоляції | IP44 |
| Виріб | |
| Категорія установки | KVKE 200 EC Circular duct fan |
| Номінальні параметри | |
| Імпульс, N | 3 033 |
| Макс. розсіювана потужність, Вт | 1,1 |
| Макс. температура повітря, що переміщується, при регулюванні швидкості, °C | макс. 60 |
| Розміри та вага | |
| Канальний охолоджувач/нагрівач | 200 |
| Базовий агрегат | |
| CTRL | 0,098 |
| P макс, Вт | 798 |
| Ps вих, Па | 0,1552 |
| QV вих, дБ(A) | 132 |
| QV макс, м³/год | B |
| SEC класу | -11,2 |
| SEC Тепло, кВтгод/(м²/а) | -53,8 |
| SEC Холод, кВтгод/(м²/а) | -26,7 |
| SPI, Вт/(м³/год) | 50 |
| Різне | 0,65 |
| Річна економія тепла (AHS), помірний клімат, кВтгод/а | 64,2 |
| Річна економія тепла (AHS), холодний клімат, кВтгод/а | 64,2 |
| Річна економія тепла (AHS), холодний клімат, кВтгод/а | 2 830 |
| Річне енергоспоживання (AEC), помірний клімат, кВтгод/а | 1,5 |
| Річне енергоспоживання (AEC), спекотний клімат, кВтгод/а | 122,6 |
| Річне енергоспоживання (AHS), спекотний клімат, кВтгод/а | 5 536,2 |
| Річний енергоспоживання (AEC), холодний клімат, кВтг | 1 279,7 |
| Х-значення | 1,1 |
| Дані згідно з ErP | |
| SEC Середня, кВтгод/(м²/а) | B |
| Клас енергоефективності, локальні вимоги | E |
| Електричне нагрівання | |
| Підвищення температури, повна потужність, максимальна витрата повітря, °C | 1~ |
| Номінальні дані | |
| Клас герметичності | 156 |
| Номінальна потужність на валу (P2), кВт | Круглый |
| Параметри звуку | |
| Відповідність ErP | 46 |
| Звукова потужність (LWA) | 48 |
| Расход воздуха | |
| Звуковий тиск (LpA), дБ(А) | макс. 864 |
| Установка з автоматикою на запит | |
| Допустима вологість навколишнього середовища, % відносної вологості | 64,2 |
| Екодизайн | |
| QV ном, дБ(A) | Неприменимо |
| Номінальна напруга, | 5 |
| Температурний коефіцієнт (UVU) | Отсутствует |
| тип приводу | RVU |
| Тип усанівки | Интегрированный VSD |
| Тип утилізації тепла | UVU |
