Systemair RTRD 2 Speed Cont. Systemair

П'ятиступінчастий регулятор швидкості з ручним регулюванням (із захистом електродвигуна)

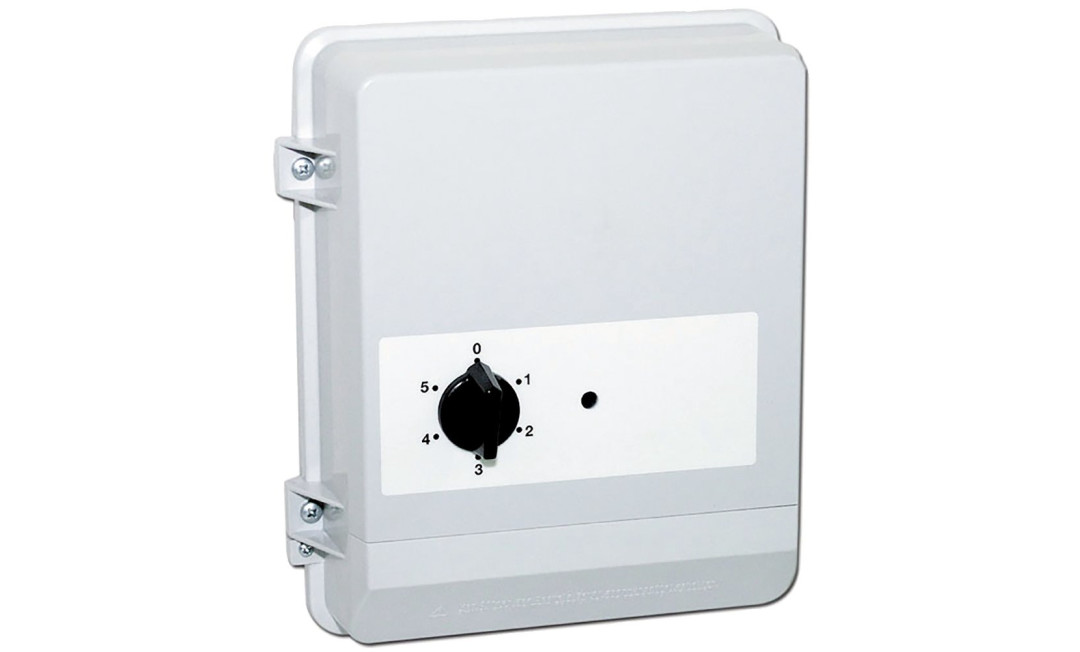

Трифазний регулятор, який керує швидкістю вентиляторів, змінюючи напругу, що подається. Допускається керування кількома двигунами вентиляторів, якщо загальний споживаний ними струм не перевищує номінального струму регулятора. Швидкість перемикається вручну ручкою на корпусі. Є вбудований захисний пристрій електродвигуна, який припиняє подачу напруги до вентилятора, якщо активуються термоконтакти ТК електродвигуна. Захисний пристрій перезапускається після охолодження двигуна шляхом встановлення ручки на 0 на 10 секунд, після чого можна відновити роботу.

Регулятор має вхід для підключення кімнатного термостата RT та термостата захисту від обмерзання FS. При постачанні із заводу клеми RT та FS замкнуті. Припиняється напруга на вентилятор при розмиканні ланцюга цих пристроїв. Коли термостат захисту від обмерзання FS розмикає ланцюг, перезапуск здійснюється так само, як і при спрацюванні термоконтактів ТК. Лампа індикатора на передній панелі вказує, коли регулятор перебуває в робочому режимі. Регулятор швидкості має вихід 230 для приведення в дію приводів заслінок, електронагрівачів або будь-якого іншого зовнішнього обладнання. На цьому виході струм не подається, коли ручка трансформатора знаходиться в положенні 0 або якщо спрацювали TK або RT. Напруга, що подається 400 В 50/60Гц.

Напруга на виході для положень рукоятки:

Становище: 1 2 3 4 5

Напруга, В: 90 140 180 230 400
