Виріб | |
Тип підключення повітропроводу | -20 до 50 |
Номінальні параметри | |
Частота, Гц | 230 |
Споживаний струм, A | 50 |
Витрата повітря, м³/год | 0,15 |
Розміри та вага | |
Вага, кг | 58 |
Термісторний захист електродвигуна

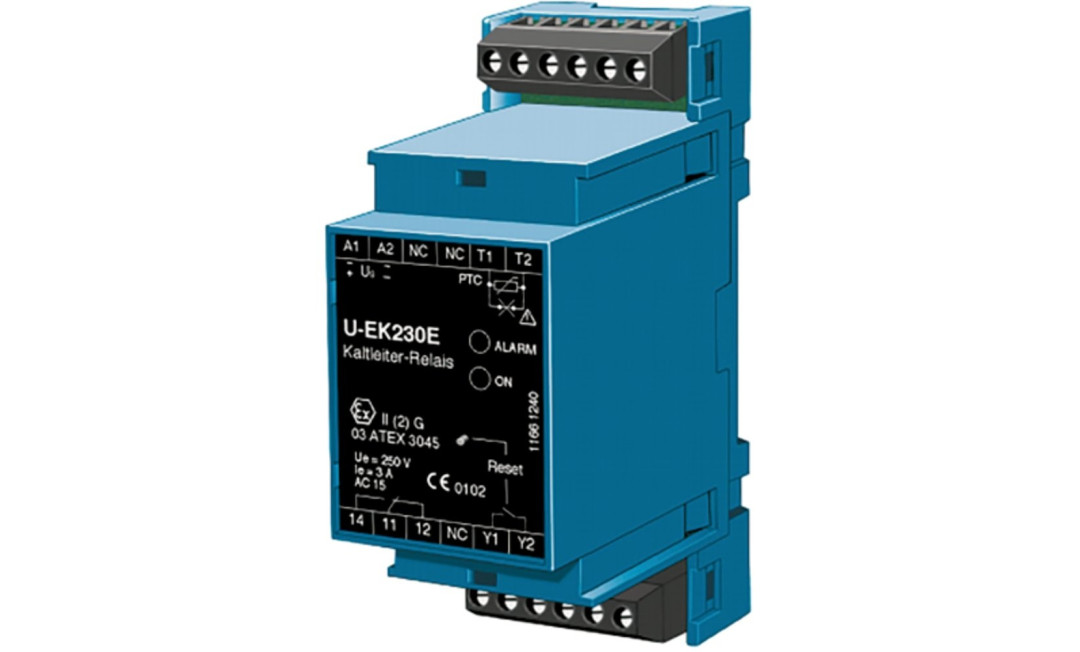

U-EK 230E - пристрій захисту електродвигуна, призначений для використання спільно з контактором для захисту вибухозахищених вентиляторів (виконання Ех) серій DKEX, KTEX, RVK…EX, AW…EX та DVEX. Також застосовується для вентиляторів із вбудованими термісторами. Електронний пристрій монтується на рейці товщиною 35 мм.
Електродвигуни вентиляторів обладнані шістьма послідовно підключеними термісторами (по два на фазу). Опір термісторів визначається температурою електродвигуна. Коли температура електродвигуна перевищує допустиму межу, опір різко зростає і захист електродвигуна спрацьовує. При цьому світиться лампа аварійної сигналізації “Storung” (“Несправність”). Повернення у вихідний стан здійснюється вручну натисканням кнопки “Reset” або знеструмленням пристрою (вимкнути А2) на 10 с.
Якщо для регулювання вибухозахищених вентиляторів ЕХ застосовується 5-ступінчастий регулятор швидкості, то пристрій U-EK 230E слід підключити до трансформатора.
Корпус поставляється на окреме замовлення.
Не встановлюйте U-EK 230E у вибухонебезпечній зоні!
Виріб | |
Тип підключення повітропроводу | -20 до 50 |
Номінальні параметри | |
Частота, Гц | 230 |
Споживаний струм, A | 50 |
Витрата повітря, м³/год | 0,15 |
Розміри та вага | |
Вага, кг | 58 |
Розміри та вага | |
Висота, мм | 35 |
Глибина, мм | 116 |
Номінальні дані | |
Робоча температура довкілля (сухі умови), °C | IP20 |
Температура навколишнього середовища та в каналі | |
Зниження температури вночі, °C | 250V AC / 3A |
