Systemair X-DVG-H 400D4-8-XL/F400

Модель: X-DVG-H

Артикул: 95629

Димовидалення та загальнообмінна вентиляція

Димо- та тепловитяжні вентилятори DVG використовуються у разі пожежі для видалення димових газів із приміщень, а також за стандартних умов роботи для загальнообмінної вентиляції. Вільні від диму шляхи евакуації збільшують можливість порятунку людей у ​​разі пожежі.

Корпус вентилятора виготовлений із стійкого до морської води алюмінію. Рама основи виготовлена ​​із оцинкованої сталі з цинк-магнієвим покриттям (ZM). Робоче колесо із загнутими назад лопатками виготовлене із оцинкованої сталі (розміри 355, 450). Двигун охолоджується свіжим повітрям.

Електродвигун IE1, одноступінчастий або двошвидкісний, або ефективний електродвигун IE2 на 4х і 6 полюсних вентиляторах з потужністю 0,75 кВт.

Вбудовані РТС-контакти. Для двошвидкісних вентиляторів (до 4 кВт) доступний двошвидкісний перемикач як аксесуар (у цьому випадку необхідно замовити термоконтакт; не підходить для PTC або без термоконтакту). У разі пожежі вентилятор повинен бути підключений безпосередньо до мережі, минаючи всі перемикачі.

Для регулювання швидкості використовуйте лише перетворювач частоти (докладніше див. інструкцію). Не підходить для регулювання напруги! Якщо перетворювач частоти використовується при пожежі, PTC повинен бути підключений і гарантовано включити макс. швидкість навіть після можливого вимкнення живлення. Робота на частоті понад 50 Гц допускається лише на пристроях на запит.

У пристроях із частотним керуванням може знадобитися додатковий захист від ЕМС (за запитом). Зверніть увагу на використання сервісного вимикача для підключення кабелю. Дані за вхідною потужністю та струмом можуть незначно відрізнятися.

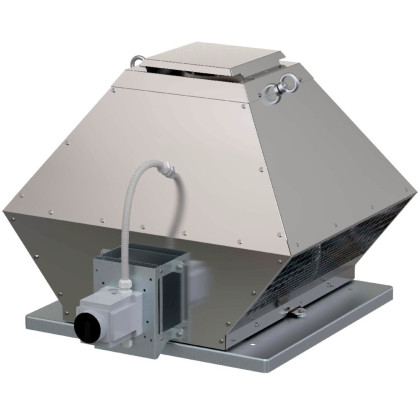

Systemair X-DVG-H 800D6-XS/F400 IE2

Модель: X-DVG-H

Артикул: 95398

Димовидалення та загальнообмінна вентиляція

Димо- та тепловитяжні вентилятори DVG використовуються у разі пожежі для видалення димових газів із приміщень, а також за стандартних умов роботи для загальнообмінної вентиляції. Вільні від диму шляхи евакуації збільшують можливість порятунку людей у ​​разі пожежі.

Корпус вентилятора виготовлений із стійкого до морської води алюмінію. Рама основи виготовлена ​​із оцинкованої сталі з цинк-магнієвим покриттям (ZM). Робоче колесо із загнутими назад лопатками виготовлене із оцинкованої сталі (розміри 355, 450). Двигун охолоджується свіжим повітрям.

Електродвигун IE1, одноступінчастий або двошвидкісний, або ефективний електродвигун IE2 на 4х і 6 полюсних вентиляторах з потужністю 0,75 кВт.

Вбудовані РТС-контакти. Для двошвидкісних вентиляторів (до 4 кВт) доступний двошвидкісний перемикач як аксесуар (у цьому випадку необхідно замовити термоконтакт; не підходить для PTC або без термоконтакту). У разі пожежі вентилятор повинен бути підключений безпосередньо до мережі, минаючи всі перемикачі.

Для регулювання швидкості використовуйте лише перетворювач частоти (докладніше див. інструкцію). Не підходить для регулювання напруги! Якщо перетворювач частоти використовується при пожежі, PTC повинен бути підключений і гарантовано включити макс. швидкість навіть після можливого вимкнення живлення. Робота на частоті понад 50 Гц допускається лише на пристроях на запит.

У пристроях із частотним керуванням може знадобитися додатковий захист від ЕМС (за запитом). Зверніть увагу на використання сервісного вимикача для підключення кабелю. Дані за вхідною потужністю та струмом можуть незначно відрізнятися.

Systemair X-DVG-V 450D4-8/F400

Модель: X-DVG-V

Артикул: 32315

Smoke and heat extract unit + normal ventilation

Vertical exhaust

Up to 400°C / 120 min (F400/120, F400/90, F300, F200)

Normal ventilation up to 120°C continuous operation

Service switch serial

Suitable for coastal applications

Snow load class SL 0 (may be suitable for heated buildings)

Wide range of accessories

Tested acc. to EN 12101-3 at LGAI, Barcelona

CE-certified acc. to EN 12101-3 at BSI, UK

DVG smoke and heat extract fans are used in case of fire to extract smoke gases from rooms, and also during normal working conditions for standard ventilation. Smoke-free escape ways increase the chances to rescue people in case of fire.

The casing is manufactured from seawater resistant aluminium. The base frame is made of pre-galvanised steel, zinc-magnesium (ZM) coated. Impeller with backward-curved blades is manufactured from pre-galvanized steel (sizes 355, 450), respectively from steel, welded and galvanised. Motor outside air stream is cooled with fresh air.

Electric motor of

IE1 standard efficiency, single or two speed, respectively IE2 high efficiency single speed motor at 4 and 6 pole fans from 0,75 kW output power.

PTC serial built-in. For two speed fans (up to 4 kW) two speed switch is available as accessory (in this case thermal contact must be ordered; not suitable for PTC or without thermal contact). In case of fire eventual two speed switch and all motor protective devices must be bridged to guarantee functional capability (connection direct to the mains). For speed control use only frequency converter (please see instructions for details). Not suitable for voltage control. If frequency converter used in case of fire, PTC must be bridged and switching on max. speed even after eventual short supply cut off assured. Operating over 50 Hz is allowed at units on request only. At frequency controlled units additional EMC protection could be needed (on request). Please observe capability of service switch for cable connection. The data of input power and current may slightly vary due to different motor supllier.

Systemair X-MUB/T-S 062 500EC-20

Модель: X-MUB/T-S

Артикул: 76646

Переваги:

Високоефективний EC-двигун

Без зміни напряму потоку повітря

Висока температура навколишнього середовища (до 120°C)

Багатофункціональне застосування, наприклад, для кухонної витяжки

Мережевий вимикач на корпусі

Низький рівень шуму

Спроволення 0-100%

Прості в обслуговуванні та надійні у роботі

Електродвигун винесений з потоку повітря, що переміщається

Вбудований потенціометр для простоти пусконалагодження

EC-технологія

- це інтелектуальна технологія, яка використовує інтегральну електронну систему управління, що дозволяє переконатися, що двигун завжди працює з оптимальним навантаженням. У порівнянні з AC двигунами ефективність використання енергії в EC-двигунах набагато вища. Перевага вентиляторів з EC-двигунами в економічному енергоспоживання та простоті управління. Вбудована електронна система управління може змінювати швидкість для точної відповідності вимогам щодо витрат повітря та працювати з високим рівнем ефективності. Для однакових витрат повітря EC-вентилятори споживають значно меншу кількість енергії, ніж вентилятори з АС двигунами.

Іншою особливістю енергоефективних двигунів є їх потенціал енергозбереження, не тільки при повному, але й при частковому навантаженні. У таких режимах роботи втрати ефективності набагато менші, ніж у асинхронних двигунів аналогічної потужності. Знижене енергоспоживання гарантує зниження екплуатаційних витрат.

Рекомендації щодо застосування:

Вентилятори MUB/TS рекомендується використовувати для витяжної кухонної вентиляції.

Конструкція:

Корпус MUB/TS складається з алюмінієвого каркасу з пластиковими куточками, посиленими скловолокном, та знімних сендвіч-панелей із оцинкованої листової сталі, ізольованих мінеральною ватою 20 мм. Нижня панель корпусу виконує роль масляного колектора із пробкою для зливу масла (діаметром 1"). Автоматичний вимикач змонтований на корпусі.

Двигун:

Використовуються високоефективні двигуни ЄС. Робоче колесо має загнуті назад лопатки, виготовлені з алюмінію. Вентилятор MUB/TS застосовується для переміщення високотемпературного середовища до 120°C. Електродвигун винесений з потоку повітря, що переміщається. Силова електроніка вбудована у корпус двигуна. Усі моделі мають один безпотенційний контакт для сервісних повідомлень. Усі двигуни можуть використовуватись при частоті 50/60 Гц. Вхідна напруга для однофазних двигунів: 200-270, для трифазних двигунів: 380-480 В.

Регулювання швидкості:

Регулювання швидкості здійснюється за допомогою сигналу 0-10 В. Кожен двигун має вихід 10...20 для підключення зовнішнього потенціометра або датчика.

Systemair AW 300E4 sileo Axial fan

Модель: AW

Артикул: 34119

• Регулировка скорости вращения

• Встроенные термоконтакты

• Не требуют обслуживания и надежны в работе

• Защитная решетка в комплекте

Рекомендации по применению:

Вентиляторы AW - для вытяжной вентиляции без сетей воздуховодов (складов, компрессорных и т.д.).

Конструкция:

Корпус вентиляторов изготовлен из оцинкованной стали, рабочее колесо с лопатками аэродинамической формы - из высокоэффективного композитного материала, все части окрашены в черный цвет (RAL 9005). Вентиляторы AW оснащены квадратными пластинами для настенного монтажа. Защитная решетка со стороны всасывания поставляется в комплекте.

Двигатель:

AW оборудованы электродвигателями с внешним ротором с регулируемой скоростью вращения. Двигатели оснащены встроенными термоконтактами с выводами для подключения к внешнему устройству защиты от перегрева.

Регулирование скорости:

Скорость 1-фазных вентиляторов можно регулировать с помощью бесступенчатого тиристора или 5-ти ступенчатого трансформатора.

Монтаж:

Вентиляторы AW предназначены для настенного монтажа.

Сертификаты:

Сертификаты соответствия РФ и Украины

Systemair AW 350DV sileo Axial fan

Модель: AW

Артикул: 37410

• Регулювання швидкості обертання

• Вбудовані термоконтакти

• Не вимагають обслуговування та надійні в роботі

• Захисні грати в комплекті

Рекомендації щодо застосування:

Вентилятори AW - для витяжної вентиляції без мереж повітроводів (складів, компресорних та ін.).

Конструкція:

Корпус вентиляторів виготовлений з оцинкованої сталі, робоче колесо з лопатками аеродинамічної форми - високоефективний композитний матеріал, всі частини пофарбовані в чорний колір (RAL 9005). Вентилятори AW оснащені квадратними пластинами для настінного монтажу. Захисна решітка з боку всмоктування постачається в комплекті.

Двигун:

AW обладнані електродвигунами із зовнішнім ротором із регульованою швидкістю обертання. Двигуни оснащені вбудованими термоконтактами із висновками для підключення до зовнішнього пристрою захисту від перегріву.

Регулювання швидкості:

Швидкість 1-фазних вентиляторів можна регулювати за допомогою безступінчастого тиристора або 5-ступінчастого трансформатора, 3-фазних - за допомогою 5-ступінчастого трансформатора або зміною способу підключення «трикутник»/«зірка».

Монтаж:

Вентилятори AW призначені для настінного монтажу.

Сертифікати:

Сертифікат відповідності ДЕРЖСТАНДАРТ.

Systemair AW 350DV sileo Axial fan

Модель: AW

Артикул: 34122

Speed controllable by voltage reduction, plus option of 2-step operation by D/Y switching for 400V versions

inlet protection guard

safe and maintenance free operation

can be installed in any mounting position

electric connection via terminal box mounted on the motor

single phase fans are supplied with capacitor

Axial fans of AW sileo range до має bionic shape of fan blade, і є driven by external rotor motors. AW range is equipped with square wall plate, galvanized steel and powder coated in black (RAL9005). Protect guard at inlet side is powder coated in black. Axial impeller є виготовлений з black high efficiency composite material. Імператор балансується динамічно в двох рівнях в залежності від DIN ISO 1940 part 1, quality G6.3.

Motors є equipped with thermal contacts для motor protection, with leads to be connected to a motor protection unit.

Systemair BF VM 400 filter F7

Модель: BF

Артикул: 12361

Фільтр припливного повітря

Фільтр класу EU7/F7 для встановлення VM-400. Розмір: 117x560x340/2.

Systemair BF VR300 EC G3/Coarse50% Ext

Модель: BF

Артикул: 206789

Витяжний повітряний фільтр класу G3

Для використання в агрегаті VR 300 ECV/B

Systemair BF VSR 500 G3/Coarse 60% Sup

Модель: BF

Артикул: 208106

Фільтр повітря для SAVE VSR 500. Мішковий фільтр, клас очищення G3.

Systemair BF VTR 200 F7/ePM2.5 70% Sup*

Модель: BF

Артикул: 207939

Фільтр повітря для SAVE VTR 200/B, мішковий фільтр - клас очищення F7

Systemair BF VTR 200 G3/Coarse 50% Sup*

Модель: BF

Артикул: 207938

Фільтр повітря для SAVE VTR 200/B, мішковий фільтр - клас очищення G3

Systemair BF-W 100A Window fan

Модель: BF-W

Артикул: 7200

BF-W axial fan for window mounting

Suitable for a variety of domestic and commercial applications, the BF-W range has been designed for window or wall mounting.

These extract fans are easy to install and manufactured from ABS plastic for durability, ease of cleaning and maintenance and cover a wide variety of domestic and commercial applications including kitchens, utility rooms, pubs, restaurant, offices shops and factories. They, can be connected either through the light switch, so that they start when the light is turned on, or through a separate switch.

BF-W is equipped with external gravity backdraught shutters.

Systemair BF-W 150A Window fan

Модель: BF-W

Артикул: 7204

BF-W axial fan for window mounting

Suitable for a variety of domestic and commercial applications, the BF-W range has been designed for window or wall mounting.

These extract fans are easy to install and manufactured from ABS plastic for durability, ease of cleaning and maintenance and cover a wide variety of domestic and commercial applications including kitchens, utility rooms, pubs, restaurant, offices shops and factories. They, can be connected either through the light switch, so that they start when the light is turned on, or through a separate switch.

BF-W is equipped with external gravity backdraught shutters.

Systemair BFRO 2400/SR07 F5 Filter x2

Модель: BFRO

Артикул: K2418

Фільтр витяжного повітря

Комплект 2 фільтрів артикул 204192 класу EU5/F5 для встановлення Rotovex 2400/SR07. Розмір: 450х415х300/8.
