• Виробник: Frico
  • Код товару: VR25
  • Наявність: Немає в наявності
    від
  • 32653 грн.

Управління витратою води в режимі on/off для повітряних завіс із підведенням гарячої води.

Дане обладнання не може застосовуватися разом із системою керування SIRe.

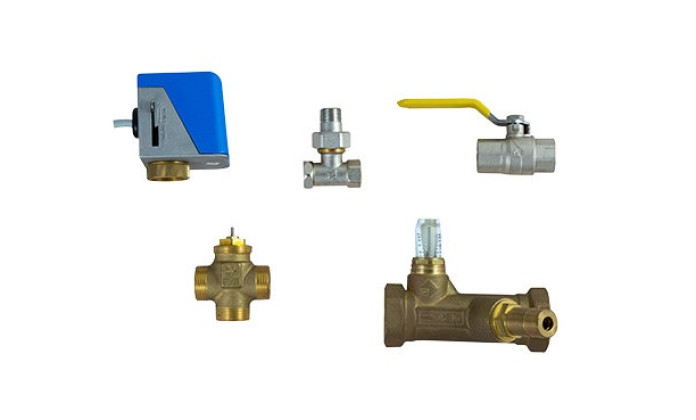

Комплект складається з:

• AV20/25, запірний клапан

• JVF20/25, балансувальний клапан

• TRV20/25, on/off 3-х ходовий клапан

• BPV10, клапан байпасу

• SD20 привід 3-х ходового клапана, 230В~

Запірний клапан (AV20/25) є кульовим вентилем і працює в режимі відкритого/закритого.

Призначений для підключення/вимкнення до магістралі гарячої води. Налаштування витрати води здійснюється балансувальним клапаном і ним може здійснюватися повне відключення.

З його допомогою може бути розрахований витрата води і kv для JVF20 становить 3,5 а для JVF25 - 5,5.

Якщо 3-х ходовий клапан (TRV20/25) закритий, часткова витрата піде через клапан байпаса. Цим досягається циркуляція, необхідна для запобігання замерзанню теплообмінника за будь-яких умов. Електропривод 3-х ходового клапана (SD20) відчиняє/закриває його за командою термостата.

Є комплекти клапанів 2-х типорозмірів: VR 20 – DN20 (3/4”) та VR 25 – DN25 (1”). Клапан байпасу DN10 (3/8”). Для керування роботою електроприводу 3-х ходового клапана потрібний термостат.

Блок нагріву (вода)
Діапазон тиску води, кПа 0 до 0
Сила струму, електродвигун 50 Гц, A DN25
Електродвигун/Прилади керування
Сила струму, двигун/керування, A 230
Розміри та вага
Витрата повітря, м³/год 2,5
