Systemair REV-5POL/05-7,5kW R/Y
Модель: REV-5POL/05-7,5kW
Артикул: 35757
Сетевой выключатель
REV - сетевой выключатель, смонтированный на кронштейне.
Выводы подсоединены.
Максимальный ток: 20 А.
REV-5POL/05
5-полюсный (1 замыкающий/вспомогательный контакт).
Выводы 5 х 1,0 мм² для 3-х фазных EC двигателей
При монтаже во взрывоопасных помещениях, REV должен монтироваться вне взрывоопасной зоны!

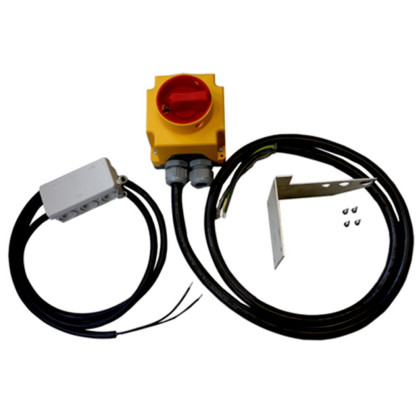

Systemair REV-5POL/07-EMV-7,5kW R/Y
Модель: REV-5POL/07-EMV-7,5kW
Артикул: 34549
Мережевий вимикач
REV – мережевий вимикач, змонтований на кронштейні.
Висновки приєднані. Макс. Струм: 20А.
У зв'язку з використанням IE2-двигунів зростає застосування перетворювачів частоти. Для перетворювачів частоти без синус-фільтра потрібний екранований кабель.
REV-5POL/05
5-полюсний (1 замикаючий/допоміжний контакт).
Комплект складається з:
REV - ізолятор із монтажним кронштейном
EMC – панель
EMC - кріплення для швидкого підключення екранованого кабелю
Клемна коробка для підключення PTC
Висновок 2,5 мм² для підключення PTC
Екранований кабель 4G 1,5 для підключення живлення
Кабель 2x0,75 для підключення PTC
Не встановлюйте REV у вибухонебезпечній зоні!
Systemair REV-6POL/F300-18,5kW R/Y
Модель: REV-6POL/F300-18,5kW
Артикул: 78664
Revision-, EMERGENCY OFF switch (yellow/red) with aluminium housing (RAL 7032).
For use with smoke exhaust fans.
Fire protection class: F300 according to EN 12101-3.
Can be locked in the "Off" position via padlocks.
6-pole with 2 leading auxiliary contacts.
Not suitable for operation in explosive atmospheres.
EMERGENCY OFF switches must be mounted directly next to or on the fan and must be freely accessible.
Supplied without cable glands, glands available as optional accessories.
(1x M40 top, 1x M40 bottom).
Systemair REV-9POL/12-7,5kW R/Y
Модель: REV-9POL/12-7,5kW
Артикул: 33981
Мережеві вимикачі
REV – мережевий вимикач, змонтований на кронштейні.
Висновки приєднані. Макс. Струм: 16 А.
REV-9POL/12
9-полюсний (замикаючий/допоміжний контакт 1).
Висновки 12 х 1,5 мм²
Для двошвидкісних 3-фазних електродвигунів із висновками ТК (підключення за схемою трикутник/зірка).

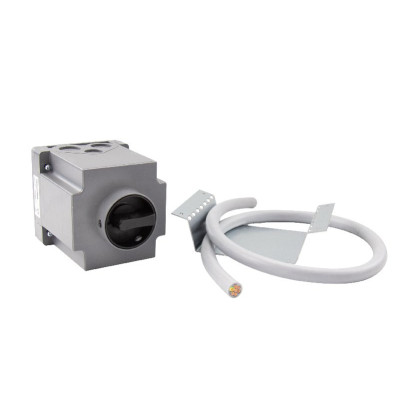

Systemair REV-AXC/9POL-11kW B/G
Модель: REV-AXC/9POL-11kW
Артикул: 312058
Revision switch (black/grey) made of UV and weather-resistant plastic,
incl. mounting bracket and cable (7x 6 mm²).
For use with three-phase, single-stage motors:
Motor protection (thermal contact, PTC thermistor) implemented.
For use with three-phase, two-stage motors:
Motor protection (thermal contact, PTC thermistor) not implemented.
Lockable via padlocks in the "off" position.
9-pole + 1 auxiliary contact (1x NC contact).
When operating with explosion-proof fans, the switch must be installed outside the explosive atmosphere.
Systemair REV-AXC/9POL-7,5kW R/Y
Модель: REV-AXC/9POL-7,5kW
Артикул: 312057
Revision, EMERGENCY OFF switch (yellow/red) made of UV- and weather-resistant plastic,
incl. mounting bracket and cable (7x 1.5 mm²).
For use with three-phase, single-stage motors:
Motor protection (thermal contact, PTC thermistor) implemented.
When used with three-phase, two-stage motors:
Motor protection (thermal contact, PTC thermistor) not implemented.
Lockable via padlocks in the "off" position.
9-pole + 1 auxiliary contact (1x NC contact).
Not suitable for operation in explosive atmospheres.

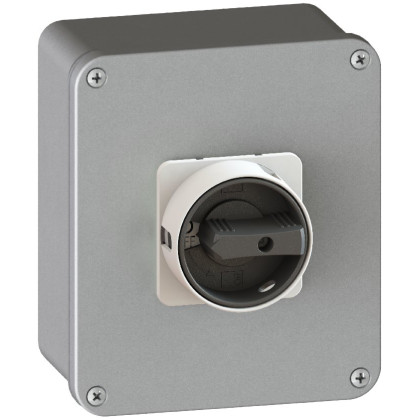

Перемикач Systemair REV-3POL/EMV-11kW B/G
Модель: REV-3POL/EMV-11kW
Артикул: 30744
Revision switch (black/grey) with aluminium housing.
Can be locked in the "Off" position via padlocks.
3 pole + 2 auxiliary contacts (1x NO, 1x NC).
When operating with explosion-proof fans, the switch must be installed outside the potentially explosive atmosphere.

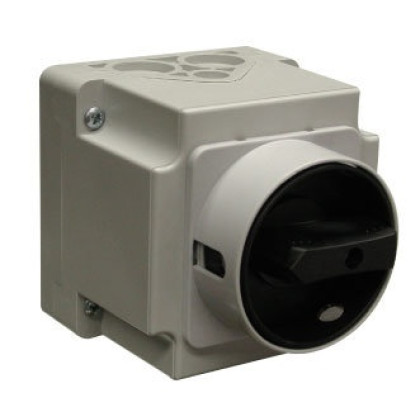

Перемикач Systemair REV-6POL/37kW-80A ON/OFF
Модель: REV-6POL/37kW-80A
Артикул: 311253
Перемикач Systemair REV-AXC/3POL-7,5kW R/Y
Модель: REV-AXC/3POL-7,5kW
Артикул: 312055
Revision, EMERGENCY OFF switch (yellow/red) made of UV- and weather-resistant plastic,
incl. mounting bracket and cable (3x 1.5 mm²).
For use with single-phase motors. Motor protection (thermal contact, PTC thermistor) not implemented.
Can be locked in the "off" position via padlocks.
3-pole + 1 auxiliary contact (1x NC contact).
Not suitable for operation in explosive atmospheres.
EMERGENCY OFF switches must be installed directly next to or on the fan and must be freely accessible.
Перемикач Systemair REV-AXC/5POL-7,5kW R/Y
Модель: REV-AXC/5POL-7,5kW
Артикул: 312056
Revision, EMERGENCY OFF switch (yellow/red) made of UV- and weather-resistant plastic,
incl. mounting bracket and cable (5x 1.5 mm²).
When used with single-phase motors: motor protection (thermal contact, PTC thermistor) implemented.
When used with three-phase motors: Motor protection (thermal contact, PTC thermistor) not implemented.
Lockable via padlocks in the "off" position.
5-pole + 1 auxiliary contact (1x NC contact)
Not suitable for operation in explosive atmospheres.
EMERGENCY OFF switches must be installed directly next to or on the fan and must be freely accessible.

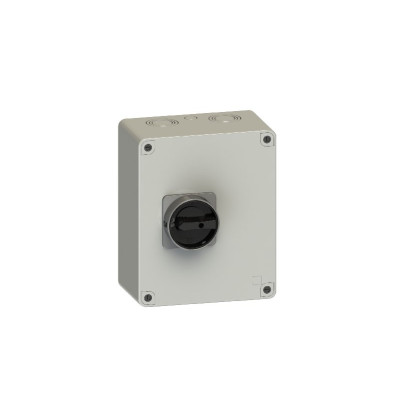

Перемикач Systemair REV-AXC/6POL-37kW B/G
Модель: REV-AXC/6POL-37kW
Артикул: 312061
Revision switch (black/grey) made of UV and weather-resistant plastic,
incl. mounting bracket. Supplied without cable.
Can be locked in the "Off" position via padlocks.
6-pole + 2 auxiliary contacts (1x NO, 1x NC).
When operating with explosion-proof fans, the switch must be installed outside the explosive atmosphere.
Перемикач Systemair REV-AXC/6POL-45kW B/G
Модель: REV-AXC/6POL-45kW
Артикул: 312062
Revision switch (black/grey) made of UV and weather-resistant plastic,
incl. mounting bracket. Supplied without cable.
6 pole + 2 auxiliary contacts (1x NO, 1x NC).
When operating with explosion-proof fans, the switch must be installed outside the potentially explosive atmosphere.
Перемикач Systemair REV-AXC/6POL-80kW B/B
Модель: REV-AXC/6POL-80kW
Артикул: 312063
Revision switch (black/blue) made of UV and weather-resistant plastic,
incl. mounting bracket. Supplied without cable.
Can be locked in the "Off" position via padlocks.
6-pole + 2 auxiliary contacts (1x NO, 1x NC).
When operating with explosion-proof fans, the switch must be installed outside the explosive atmosphere.
Systemair REV-3POL/03-7,5kW R/Y
Модель: REV-3POL/03-7,5kW
Артикул: 33978
Мережевий вимикач
REV – мережевий вимикач, змонтований на кронштейні.
Висновки приєднані.
Макс. Струм: 20 А.
REV-3POL/O3
3-полюсний (1 замикаючий/допоміжний контакт).
Висновки: 3 х 1,5 мм.
Для 1-фазного електродвигуна без висновків ТК.
При монтажі у вибухонебезпечних приміщеннях, REV повинен монтуватися поза вибухонебезпечною зоною!
